Kunststoff-Technikschächte

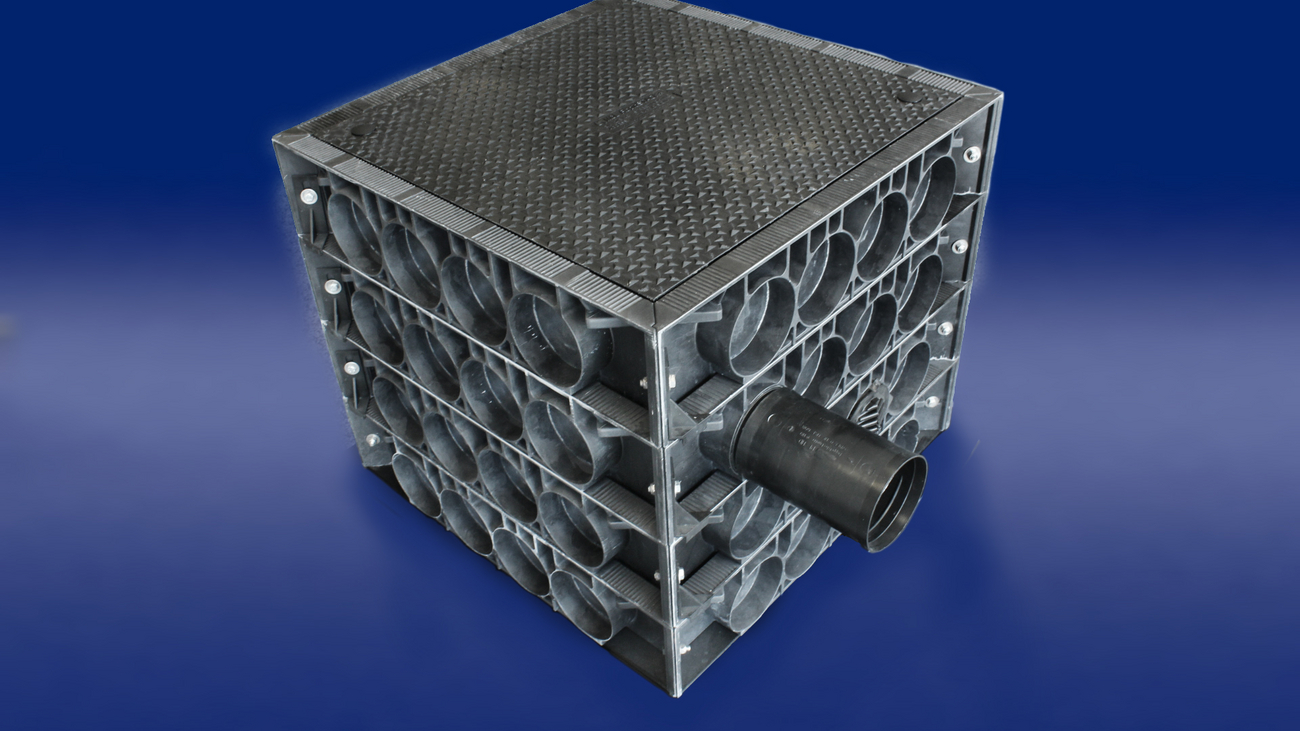

E-TRICK QUATTRO Kunststoffkabelschacht 290 x 270 mm aus formstabilem Faserverbundwerkstoff DMC

SMC Anti Rutsch Schachtdeckel, 2-fach verschraubt, Klasse B125

4 x Rahmenelemente mit angeformter Verschiebesicherung , mit
     vorgeformten, geschlossene Rohreinführungen pro Rahmenseite
     d = 110 mm
     Lange Seite : 1 mögliche Rohreinführung 110 mm
     Kurze Seite  : 1 mögliche Rohreinführung 110 mm

1 x Bodenplatte mit Sickeröffnung

Modell E-TRICK QUATTRO Q.2927.B

Bauhöhe 600 mm, variierbar

E-TRICK QUATTRO Kunststoffkabelschacht 450 x 450mm aus formstabilem Faserverbundwerkstoff DMC

SMC Anti Rutsch Schachtdeckel, 2-fach verschraubt, Klasse B125

4 x Rahmenelemente mit angeformter Verschiebesicherung , mit
     vorgeformten, geschlossene Rohreinführungen pro Rahmenseite
     d = 110 mm
     Lange Seite : 3 mögliche Rohreinführungen bis 110 mm pro Rahmenelement
     Kurze Seite  : 3 mögliche Rohreinführungen bis 110 mm pro Rahmenelement

1 x Bodenplatte mit Sickeröffnung

Modell E-TRICK QUATTRO Q.4545.B

Bauhöhe 600 mm, variiebar

E-TRICK QUATTRO Kunststoffkabelschacht 600 x 450mm aus formstabilem Faserverbundwerkstoff DMC

SMC Anti Rutsch Schachtdeckel, 2-fach verschraubt, Klasse B125

4 x Rahmenelemente mit angeformter Verschiebesicherung , mit
     vorgeformten, geschlossene Rohreinführungen pro Rahmenseite
     d = 110 mm
     Lange Seite : 4 mögliche Rohreinführungen bis 110 mm pro Rahmenelement
     Kurze Seite  : 3 mögliche Rohreinführungen bis 110 mm pro Rahmenelement

1 x Bodenplatte mit Sickeröffnung

Modell E-TRICK QUATTRO Q.6045.B

Bauhöhe 600 mm, variierbar

E-TRICK QUATTRO Kunststoffkabelschacht 600 x 600mm aus formstabilem Faserverbundwerkstoff DMC

SMC Anti Rutsch Schachtdeckel, 2-fach verschraubt, Klasse B125

4 x Rahmenelemente mit angeformter Verschiebesicherung , mit
     vorgeformten, geschlossene Rohreinführungen pro Rahmenseite
     d = 110 mm
     Lange Seite : 4 mögliche Rohreinführungen bis 110 mm pro Rahmenelement
     Kurze Seite  : 4 mögliche Rohreinführungen bis 110 mm pro Rahmenelement

1 x Bodenplatte mit Sickeröffnung

Modell E-TRICK QUATTRO Q.60.60.B

Bauhöhe 600 mm, variierbar

E-TRICK QUATTRO Kunststoffkabelschacht 900 x 450 mm aus formstabilem Faserverbundwerkstoff DMC

SMC Anti Rutsch Schachtdeckel, 2-fach verschraubt, Klasse B125

4 x Rahmenelemente mit angeformter Verschiebesicherung , mit
     vorgeformten, geschlossene Rohreinführungen pro Rahmenseite
     d = 110 mm
     Lange Seite : 4 mögliche Rohreinführungen bis 110 mm pro Rahmenelement
     Kurze Seite  : 3 mögliche Rohreinführungen bis 110 mm pro Rahmenelement

1 x Bodenplatte mit Sickeröffnung

Modell E-TRICK QUATTRO Q.9045.B

Bauhöhe 600 mm, variierbar

E-TRICK QUATTRO Kunststoffkabelschacht 900 x 600 mm aus formstabilem Faserverbundwerkstoff DMC

SMC Anti Rutsch Schachtdeckel, 2-fach verschraubt, Klasse B125
Deckel 2-tlg. mit herausnehmbarer Traverse

4 x Rahmenelemente mit angeformter Verschiebesicherung , mit
     vorgeformten, geschlossene Rohreinführungen pro Rahmenseite
     d = 110 mm
     Lange Seite : 4 mögliche Rohreinführungen bis 110 mm pro Rahmenelement
     Kurze Seite  : 4 mögliche Rohreinführungen bis 110 mm pro Rahmenelement

1 x Bodenplatte mit Sickeröffnung

Modell E-TRICK QUATTRO Q.9060.B

Bauhöhe 600 mm, variierbar

E-TRICK QUATTRO Kunststoffkabelschacht 1200 x 450 mm aus formstabilem Faserverbundwerkstoff DMC

SMC Anti Rutsch Schachtdeckel, 2-fach verschraubt, Klasse B125
Deckel 2-tlg. mit herausnehmbarer Traverse

4 x Rahmenelemente mit angeformter Verschiebesicherung , mit
     vorgeformten, geschlossene Rohreinführungen pro Rahmenseite
     d = 110 mm
     Lange Seite : 6 mögliche Rohreinführungen bis 110 mm pro Rahmenelement
     Kurze Seite  : 3 mögliche Rohreinführungen bis 110 mm pro Rahmenelement

1 x Bodenplatte mit Sickeröffnung

Modell E-TRICK QUATTRO Q.9060.B

Bauhöhe 600 mm, variierbar

E-TRICK QUATTRO Kunststoffkabelschacht 1200 x 600 mm aus formstabilem Faserverbundwerkstoff DMC

SMC Anti Rutsch Schachtdeckel, 2-fach verschraubt, Klasse B125
Deckel 2-tlg. mit herausnehmbarer Traverse

4 x Rahmenelemente mit angeformter Verschiebesicherung , mit
     vorgeformten, geschlossene Rohreinführungen pro Rahmenseite
     d = 110 mm
     Lange Seite : 6 mögliche Rohreinführungen bis 110 mm pro Rahmenelement
     Kurze Seite  : 4 mögliche Rohreinführungen bis 110 mm pro Rahmenelement

1 x Bodenplatte mit Sickeröffnung

Modell E-TRICK QUATTRO Q.12060.B

Bauhöhe 600 mm, variierbar

E-Trick NG44 Kunststoffkabelschacht aus glasfaserverstärktem PP,
mit vorgeformten Rohreinführungen bis 110 mm
(3 Stück/Seite und Rahmen),
bestehend aus:

• Schachtabdeckung
• Schachtrahmen h= 200 mm mit Verschiebesicherung
• Bodenplatte mit Sickeröffnung
• lichte Weite 400 x 400 mm
• Außenabmessung 500 x 500 mm

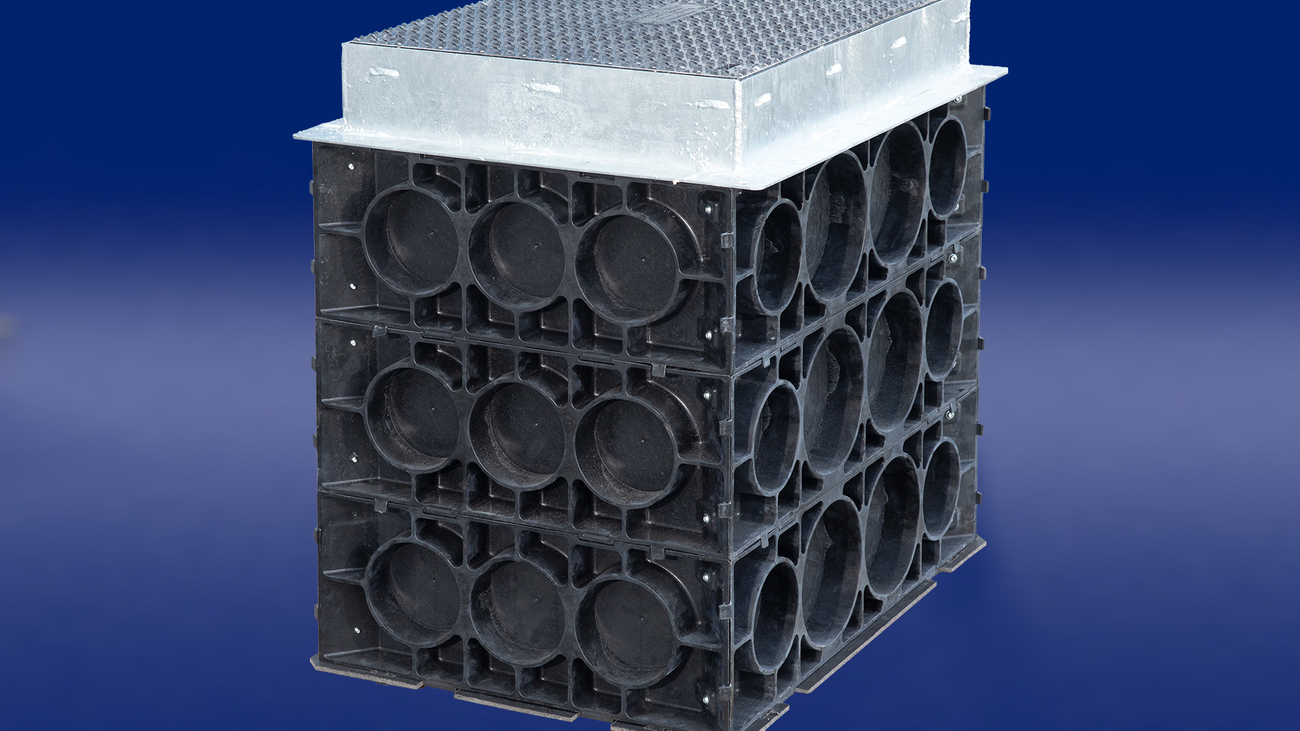

E-Trick NG64 Kunststoffkabelschacht aus glasfaserverstärktem PP,
mit vorgeformten Rohreinführungen bis 160 mm
(Längsseiten je 2 x 110 und 2 x 160 mm,
Stirnseiten je 3 x 110 mm),
bestehend aus:

• Schachtabdeckung
• Schachtrahmen h= 200 mm
• Bodenplatte mit Sickeröffnung
• lichte Weite 600 x 400 mm
• Außenabmessung 700 x 500 mm

E-Trick NG66 Kunststoffkabelschacht aus glasfaserverstärktem PP,
mit vorgeformten Rohreinführungen bis 160 mm
(je Seite je 2 x 110 und 2 x 160 mm),
bestehend aus:

• Schachtabdeckung
• Schachtrahmen h= 200 mm mit Verschiebesicherung
• Bodenplatte mit Sickeröffnung
• lichte Weite 600 x 600 mm
• Außenabmessung 700 x 700 mm

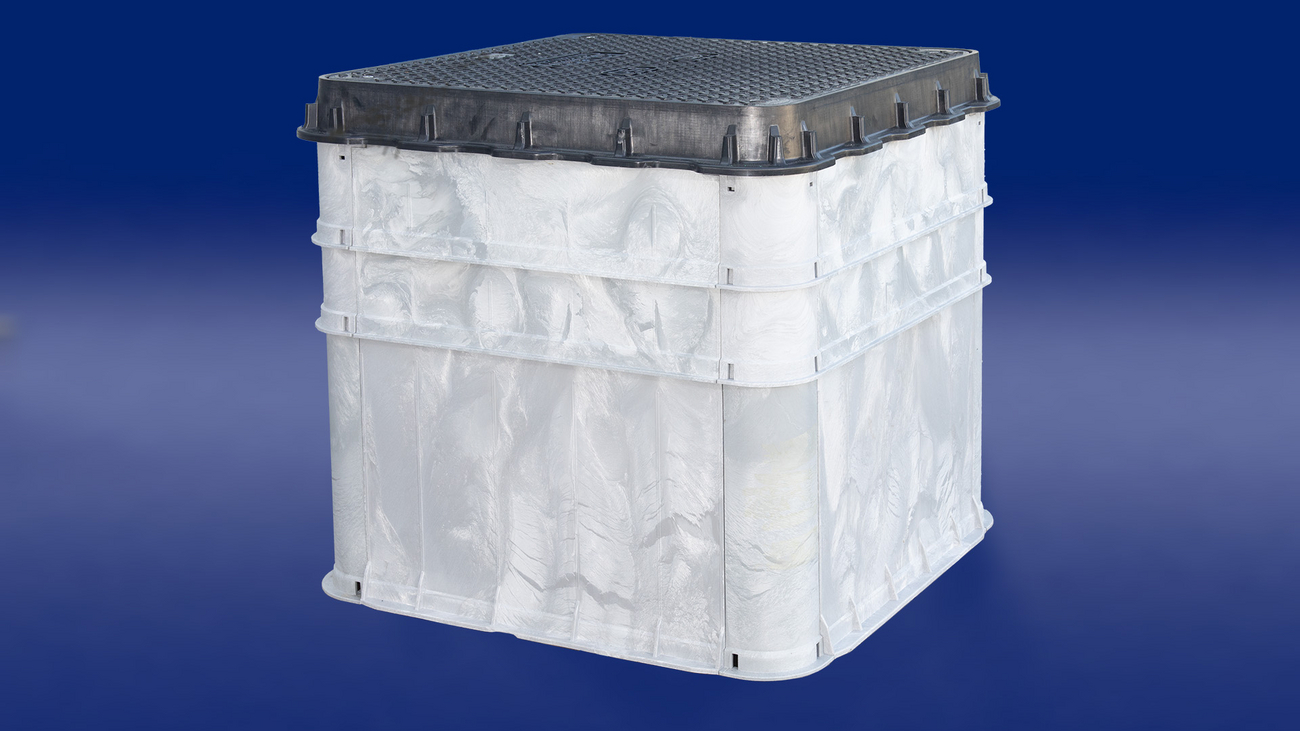

E-Trick VX33 Kunststoffkabelschacht aus strukturverstärktem,
doppelwandigem HDPE, bestehend aus:

• Schachtabdeckung
• Schachtrahmen h= 150 mm mit Verschiebesicherung
• Schachtunterteil h= 150 mm inkl. Bodenplatte mit
  Sickeröffnungen und optional mit vorgefertigten
  4 Rohranschlüssen 110 mm mit Stopfen
• lichte Weite 300 x 300mm
• Außenabmessung 400 x 400mm

E-Trick VX77 Kunststoffkabelschacht aus strukturverstärktem,
doppelwandigem HDPE, bestehend aus:

• Schachtabdeckung
• Schachtrahmen h= 150 mm oder h= 500 mm
   mit Verschiebesicherung je nach Höhe
• Schachtunterteil h= 150 mm oder h= 500 mm
   inkl. Bodenplatte mit Sickeröffnungen
• lichte Weite 750 x 750mm
• Außenabmessung 950 x 950mm

E-Trick VX96 Kunststoffkabelschacht aus strukturverstärktem,
doppelwandigem HDPE, bestehend aus:

• Schachtabdeckung
• Schachtrahmen h= 150 mm oder h= 500 mm
   mit Verschiebesicherung je nach Höhe
• Schachtunterteil h= 150 mm oder h= 500 mm
   inkl. Bodenplatte mit Sickeröffnungen
• lichte Weite 900 x 600mm
• Außenabmessung 1100 x 800mm

E-Trick VX126 Kunststoffkabelschacht aus strukturverstärktem,
doppelwandigem HDPE, bestehend aus:

• Schachtabdeckung
• Schachtrahmen h= 150 mm oder h= 500 mm
   mit Verschiebesicherung je nach Höhe
• Schachtunterteil h= 150 mm oder h= 500 mm
   inkl. Bodenplatte mit Sickeröffnungen
• lichte Weite 1200 x 600mm
• Außenabmessung 1400 x 800mm
